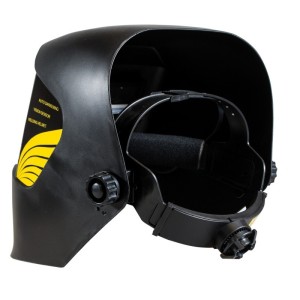

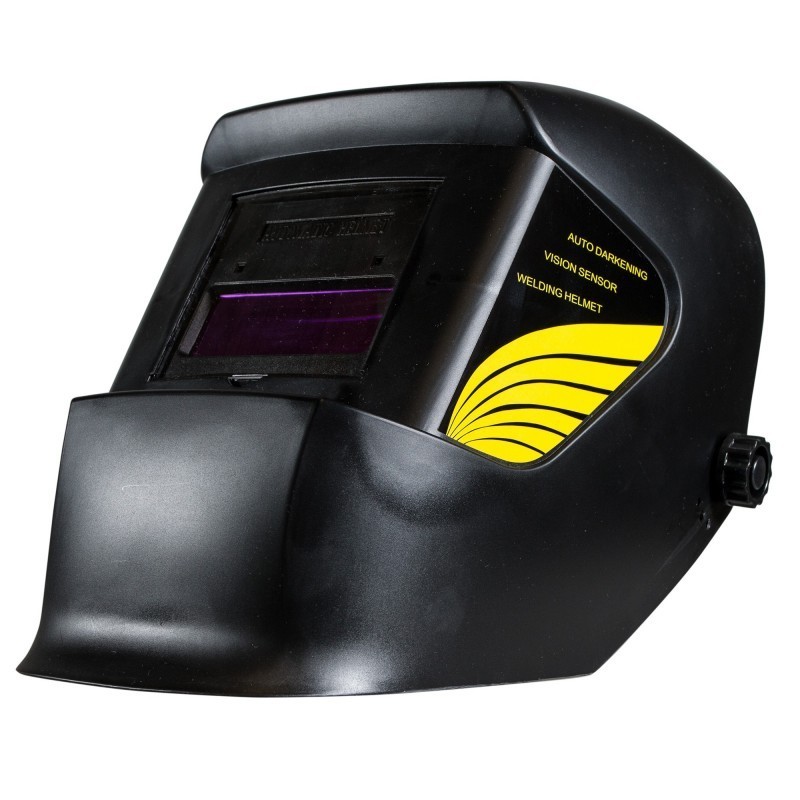

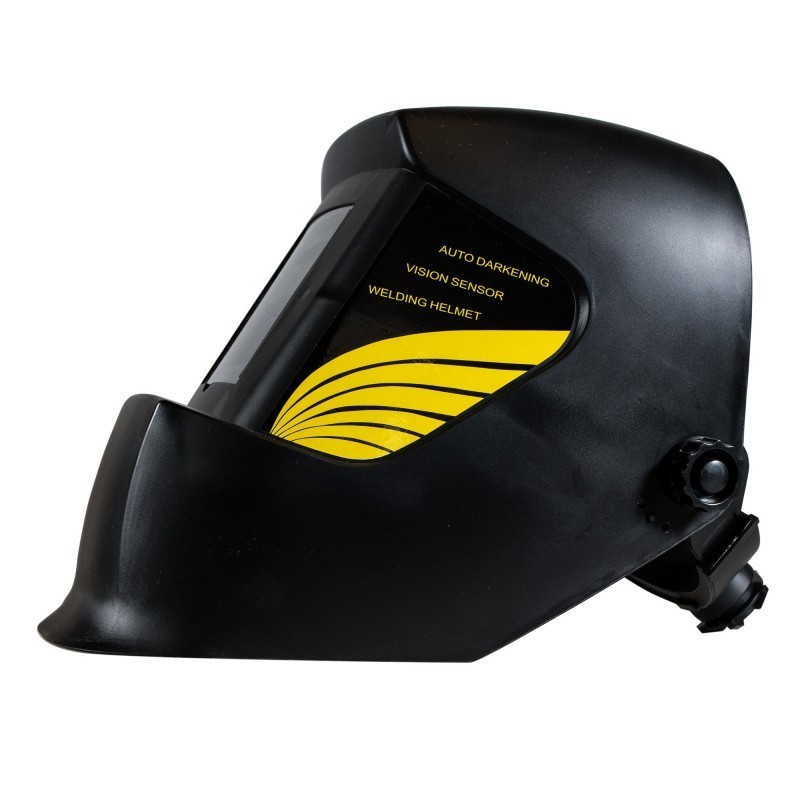

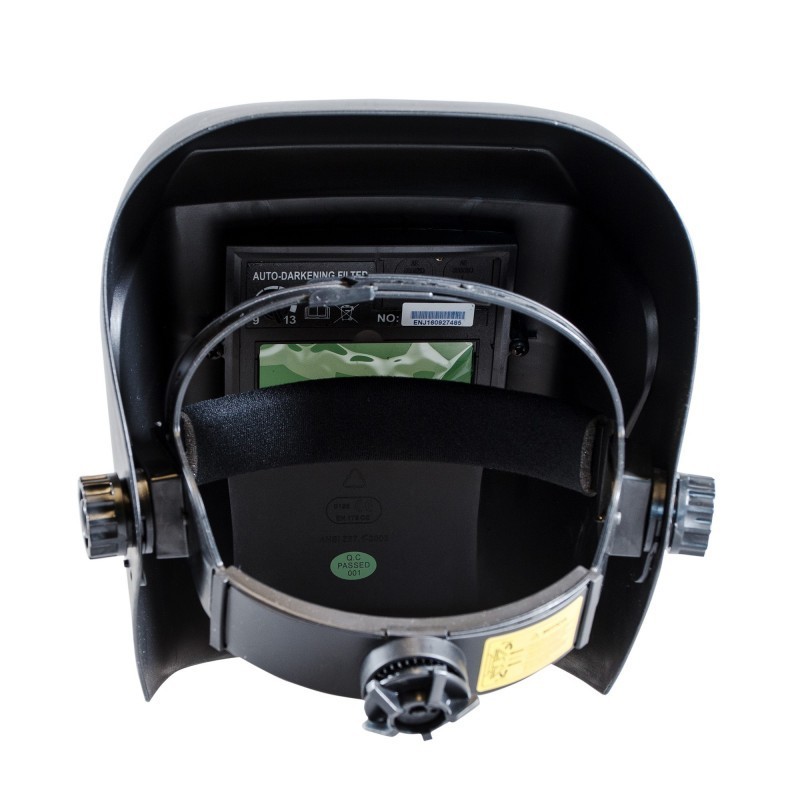

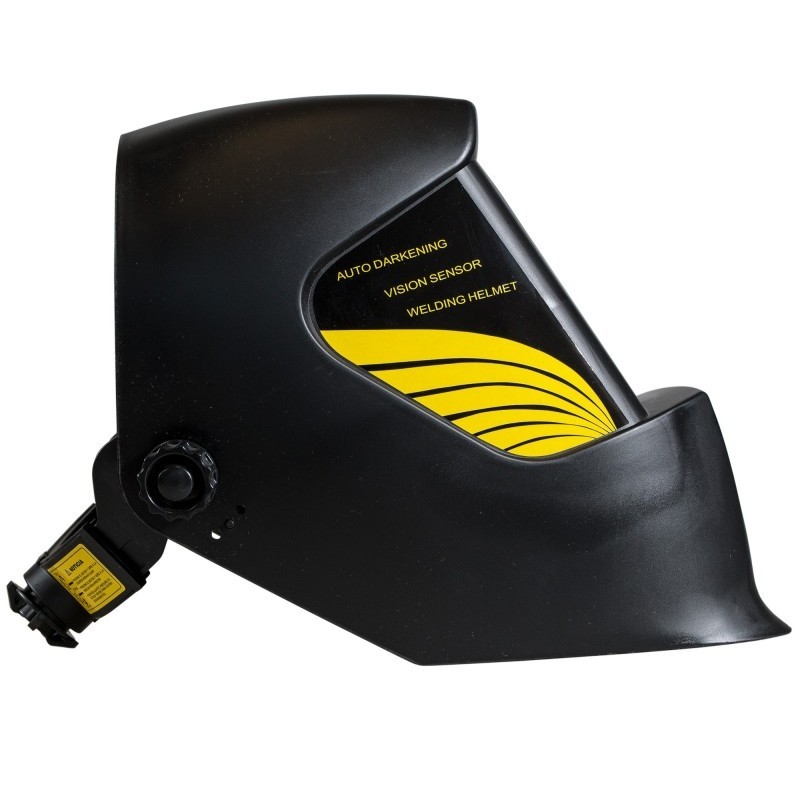

KOMPAK KP-WM13 Écran de soudage auto-ajustable
L'écran de soudage KOMPAK KP-WM13 auto-ajustable offre une protection optimale avec un degré de luminosité réglable entre DIN 9 et 13, assurant une vision claire et une protection contre les rayons UV/IR nocifs à un niveau de DIN16.
Avec une vitesse de gradation impressionnante de 1/10000 de secondes, cet écran réagit rapidement pour s'adapter aux conditions changeantes, offrant une sensibilité automatique pour une plus grande facilité d'utilisation.
Compact et facile à manipuler, cet écran est alimenté par deux piles au lithium, ce qui lui assure une longue durée de vie. Ses dimensions de 270x270x230 mm et son filtre de 90x110 mm offrent confort et polyvalence sur le lieu de travail, avec une zone de visualisation de 88x30 mm garantissant une vision claire et précise.
Avec un poids net de 0,8 kg, cet écran se présente comme une option légère et fonctionnelle pour les professionnels et les amateurs de soudage, offrant des performances fiables même dans des conditions extrêmes, avec une plage de température de -20°C à 65°C.
Caractéristiques techniques
| Degré de protection état clair |
DIN 9/13 |
| Protection UV/IR |
DIN 16 |
| Temps d'obscurcissement |
1/10000 S |
| Sensibilité |
automatique |
| Alimentation |
2 piles au lithium (incluses) |
| Temps de passage de l'obscurité à la lumière |
0,2 s |
| Température de fonctionnement |
-20ºC à 65ºC |
| Dimensions de l'appareil |
270x270x230 mm |
| Dimensions du filtre |
90x110 mm |
| Zone de visualisation |
88x30 mm |
| Poids net |
0,8 kg |
| Poids brut |
1,0 kg |
