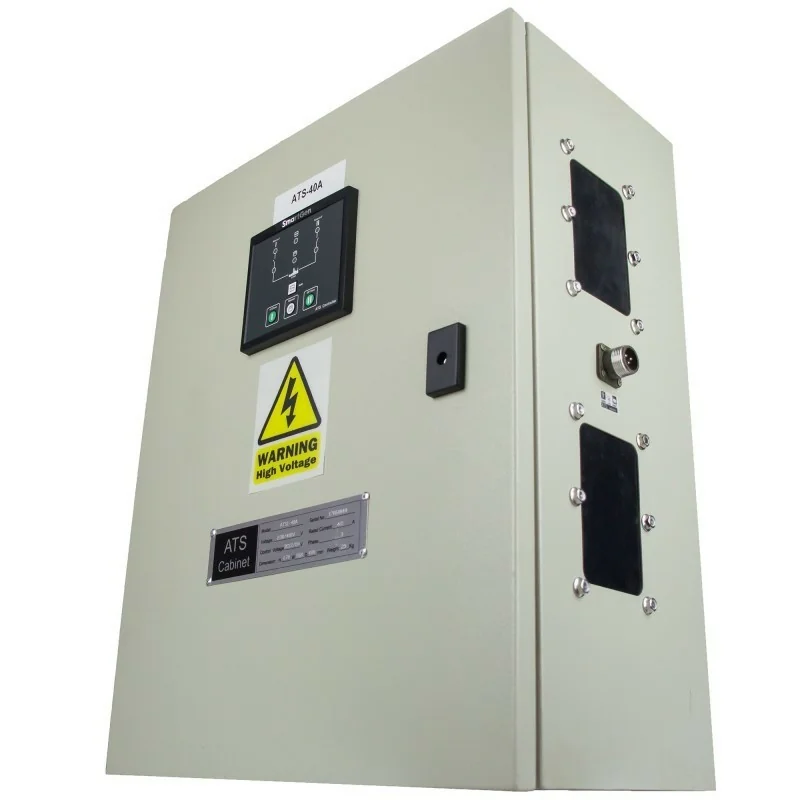

Boîte ATS Hyundai ATS1-100A
L' ATS1-100A est un système de transfert automatique triphasé conçu pour assurer une transition automatique entre le réseau et une source secondaire à partir de alimentation lorsqu'un défaut se produit, tel qu'une panne ou une tension basse/haute. Convient aux générateurs DHY14, DHY16. DHY22, DHY34, DHY45 et DHY-65, ce système contrôle le courant alternatif alimentation sur les trois phases par l'intermédiaire d'un microprocesseur à 8 bits, ce qui permet une réponse rapide et fiable.
En cas de panne du réseau, l'ATS1-100A transfère automatiquement la charge vers la source secondaire et active le démarrage du générateur de secours. En outre, il comprend un chargeur de batterie et 30 mètres de câble de signal et de charge pour faciliter la connexion et la maintenance.
Cet équipement garantit une grande durabilité avec 10 000 cycles mécaniques et 5 000 cycles électriques, assurant un fonctionnement constant et sûr. Son temps de fonctionnement est rapide, avec un temps d'ouverture de ≤0,06 seconde et un temps de fermeture de ≤0,20 seconde, assurant une efficacité opérationnelle.
Consommation électrique :
- Lorsque le module est à la tension nominale, la consommation électrique du circuit de tension ne dépasse pas 2VA.
- Conditions environnementales.
- Températures de travail : (~30~+70)ºC humidité :(20~95)%
Temps d'action :
- Temps de fermeture : 5 secondes. Pendant cette période, si un signal de fermeture est détecté, il est activé et se déconnecte immédiatement.
- Tension de retard normal : (0~60) secondes (réglable par le panneau de potentiomètre).
- Tension de retard anormale : (0~60) secondes (réglable via le panneau du potentiomètre). Par défaut : 5 secondes.
- Retard à l'ouverture : Après le premier retard (0~60 secondes (réglable par le panneau du potentiomètre)), le démarrage retardé est désactivé.
- Délai d'arrêt : Après le premier délai (0~90 secondes) réglable via le panneau du potentiomètre ou le PC, pour (par défaut 90 secondes) le relais de démarrage du groupe électrogène est désactivé.
Tension et fréquence nominales :
- 3 phases +N, AC400v. 50Hz / 60 Hz.
- Valeur de seuil de surtension : 264V (PHASE-n) Valeur de seuil de sous-tension : 172v (phase-N).
- Précision de la mesure de la tension AC : 2%.
- Plage de mesure de la tension CA triphasée : (160~300) V±20%.
Caractéristiques
| MODÈLE |
ATS1-100A |
|
| Convient aux modèles |
DHY14,DHY16.DHY22,DHY34,DHY45 et DHY-65 |
| Plage de tension (V) |
AC 660V / DC 125V |
| Courant (A) |
100 A |
| Connexions |
Avant |
| Nombre de pôles |
2P-4P |
| Capacité de la bobine |
2,7 / AC220V-3,8 / AC220V |
| Courant de courte durée |
5 KA |
| Protection IP |
IP |
| Durée de vie |
Mécanique 10 000 fois / Électrique 5 000 fois |
| Fréquence d'ouverture et de fermeture |
4 (150 fois/heure) |
| Temps de fonctionnement |
Temps d'ouverture ≤ 0,06 sec / Temps de fermeture ≤ 0,20 sec. |
| Poids (Kg) |
25 Kg |
| Dimensions (mm) |
400 x 260 x 570 mm |
