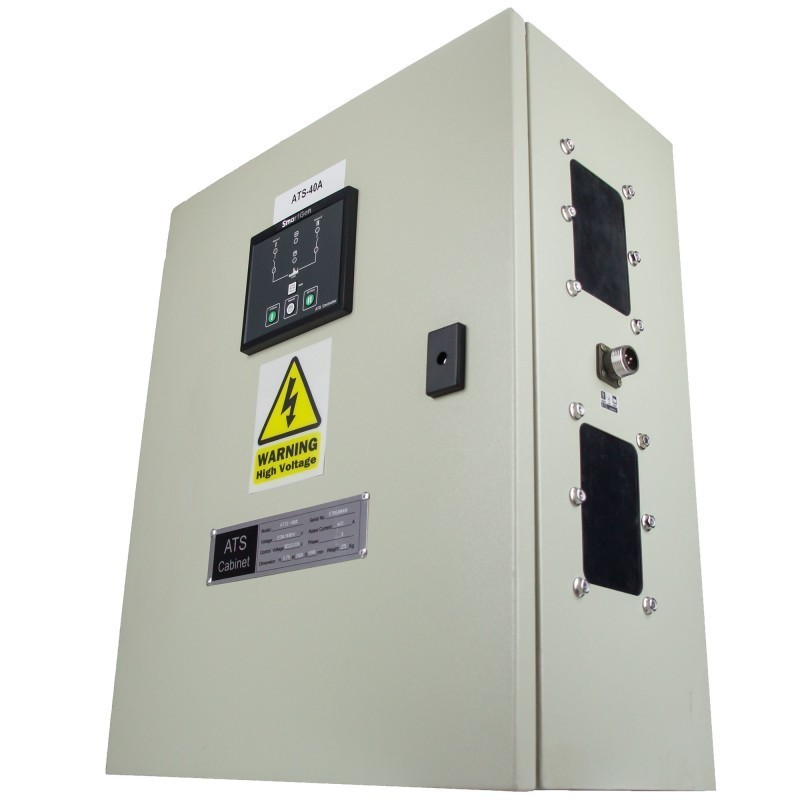

ATS Box Hyundai ATS1-100A
L' ATS1-100A è un sistema di trasferimento automatico trifase progettato per garantire una transizione automatica tra la rete e una fonte secondaria da alimentazione quando si verifica un guasto, come un'interruzione o una bassa/alta tensione. Adatto ai generatori DHY14, DHY16. DHY22, DHY34, DHY45 e DHY-65 trifase, questo sistema controlla alimentazione l'alimentazione CA su tutte e tre le fasi tramite un microprocessore a 8 bit, fornendo una risposta rapida e affidabile.
In caso di guasto alla rete, l'ATS1-100A trasferisce automaticamente il carico alla fonte secondaria e attiva l'avvio del generatore di backup. Inoltre, include un caricabatterie e 30 metri di cavo di segnale e di ricarica per facilitare il collegamento e la manutenzione.
Questa apparecchiatura garantisce un'elevata durata, con 10.000 cicli meccanici e 5.000 cicli elettrici, per un funzionamento costante e sicuro. Il suo tempo di funzionamento è rapido, con un tempo di apertura di ≤0,06 secondi e un tempo di chiusura di ≤0,20 secondi, garantendo l'efficienza operativa.
Consumo di energia:
- Quando il modulo è alla tensione nominale, il consumo di energia del circuito di tensione non supera i 2VA.
- Condizioni ambientali.
- Temperature di lavoro: (~30~+70)ºC umidità:(20~95)%
Tempo di azione:
- Tempo di chiusura: 5 secondi. Durante questo periodo, se viene rilevato un segnale di chiusura, si attiva, disconnettendo immediatamente.
- Tensione di ritardo normale: (0~60) secondi (può essere regolata tramite il pannello del potenziometro).
- Tensione di ritardo anomala: (0~60) secondi (può essere regolata tramite il pannello del potenziometro) default: 5 secondi.
- Ritardo di apertura: dopo il primo ritardo (0~60 secondi (può essere regolato tramite il pannello del potenziometro), l'avvio ritardato viene disattivato.
- Arresto ritardato: dopo il primo ritardo (0~90 secondi), impostabile tramite il pannello del potenziometro o il Pc, per (default 90 secondi) il relè di avvio del gruppo elettrogeno viene disattivato.
Tensione nominale e frequenza nominale:
- 3 Fase +N, AC400v. 50Hz / 60 Hz.
- Valore di soglia di sovratensione: 264V (FASE-n) Valore di soglia di sottotensione, 172v (fase-N).
- Precisione di misurazione della tensione CA: 2%.
- Gamma di misurazione della tensione CA trifase: (160~300) V±20%.
Caratteristiche
| MODELLO |
ATS1-100A |
|
| Adatto ai modelli |
DHY14, DHY16, DHY22, DHY34, DHY45 e DHY-65 |
| Gamma di tensione (V) |
AC 660V / DC 125V |
| Corrente (A) |
100 A |
| Connessioni |
Anteriore |
| Numero di poli |
2P-4P |
| Capacità bobina |
2,7 / AC220V-3,8 / AC220V |
| Corrente di breve durata |
5 KA |
| Protezione IP |
IP |
| Aspettativa di vita |
Meccanica 10.000 volte / Elettrica 5.000 volte |
| Frequenza di apertura e chiusura |
4 (150 volte/ora) |
| Tempo di funzionamento |
Tempo di apertura ≤ 0,06 sec. / Tempo di chiusura ≤ 0,20 sec. |
| Peso (Kg) |
25 Kg |
| Dimensioni (mm) |
400 x 260 x 570 mm |
